Pritrdilni-stran: samonarezni-vijaki v primerjavi s-samodejnimi odmiki v preciznih ohišjih

V inženirski fazi novegaelektronsko ohišje, se "velika slika" pogosto vrti okoli izbire materiala, toplotnega upravljanja in industrijske estetike. Vendar je uspeh izdelka pogosto odvisen od najmanjših podrobnosti-natančneje, kako so notranje komponente pritrjene na ohišje.

Razprava med uporaboSamorezni-vijakiprotiSamo{0}}odpori(pogosto imenovano z blagovno znamko pritrdilnih elementov PEM®) je več kot le stvar stroškov; to je temeljna odločitev, ki vpliva na strukturno celovitost, električno ozemljitev in dolgoročno-uporabnost vašegaelektronsko ohišje. Ta vodnik razčlenjuje tehnične nianse vsakega in vam pomaga pri odločitvi, katera pritrdilna logika ustreza vašemu obsegu proizvodnje in zahtevam glede zmogljivosti.

1. Samorezni-vijaki: Visokohitrostni-neposredni pogon

Samorezni-vijaki so zasnovani tako, da izrezujejo ali premikajo material, da ustvarijo lastne parne navoje, ko jih zabijejo v predhodno izvrtano ali preluknjano luknjo. V svetu pločevineelektronsko ohišjeizdelave, so vodilni pri hitri montaži.

Mehanika oblikovanja navojev

Za razliko od tradicionalnih strojnih vijakov samo-navojni navoji odpravljajo potrebo po sekundarnem narezovanju. To je pomembna prednost v okoljih »vitke proizvodnje«.

prednosti:Izjemno nizki začetni stroški, posebna oprema za vstavljanje ni potrebna (zadostuje standardni pogon-z nadzorovanim navorom) in hiter čas sestavljanja.

Slabosti:Na splošno so za »enkratno-uporabo« iz aluminija. Aluminij je relativno mehak; vsakič, ko se samorezni-vijak odstrani in ponovno vstavi, poškoduje novonastale navoje. Za anelektronsko ohišjeki zahteva pogosto notranje vzdrževanje ali nadgradnjo, lahko to privede do "oluščenih" lukenj in mehanske okvare.

Tehnična primerjalna analiza: striženje in izvlečenje-ven

Glede naStrojni priročnik(31. izdaja) je moč-izvleka samoreznega-vijaka iz tankega{3}}aluminija (npr. 5052-H32) močno odvisna od "dolžine vpetja." Če je stena vašega ohišja debela samo 1,2 mm, se lahko vijak zatakne le z dvema ali tremi navoji, kar povzroči točko potencialne okvare v okolju z visokimi vibracijami.

2. Samo-odpori: Zlati standard za natančnost

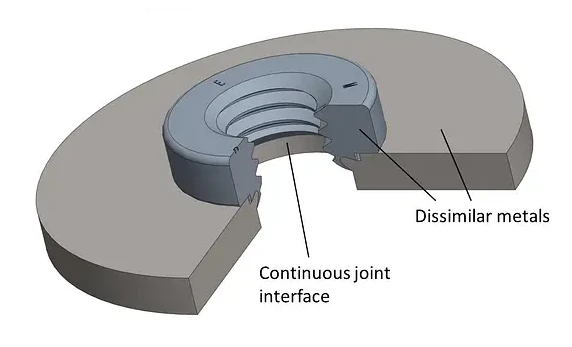

Samo{0}}oporniki so v bistvu navojni "stebri", ki so vtisnjeni v pločevino z visoko{1}}tonažno hidravlično stiskalnico. Kovina okoli luknje se hladno-steka v posebej oblikovan "obroč za zategovanje", ki trajno zaklene odmik v ohišje.

Zakaj natančna elektronika zahteva klinč

Za profesionalcaelektronsko ohišje, zastoji zagotavljajo več-nespornih prednosti:

Ponovljiva uporabnost:Ker ima stojalo strojno rezane navoje (npr. M3 ali 6-32), lahko končni uporabnik več stokrat odstrani in znova namesti PCB, ne da bi poškodoval ohišje.

Natančen razmik:Odmiki zagotavljajo fiksno "zračno režo" med PCB in kovinskim podom. To je ključnega pomena za preprečevanje kratkega stika in upravljanje pretoka zraka za hlajenje.

Estetska celovitost:Tehnologija klinča omogoča "slepo" montažo. Pritrdilni element je pritrjen na notranjo stranelektronsko ohišje, tako da ostane zunanja površina popolnoma poravnana in nepoškodovana z glavami vijakov.

Referenca: Načelo "hladnega toka".

Kot je dokumentirano vOblikovanje mehanskih spojev(Alexander Blake, 2024) moč samo{1}}sponke izhaja iz »obročastega utora« in »narebričene platforme«. Ob pravilni namestitvi odpornost na "iztisk-ven" in "navor-navzven" odmika v slogu PEM- daleč presega odpornost samo-vijaka za tanke materiale.

3. Faktor prevodnosti: ozemljitev in EMI

Z visoko-zvestoboelektronsko ohišje, ohišje pogosto deluje kot električna ozemljitev. Izbira pritrdilnega elementa neposredno vpliva na vašo učinkovitost elektromagnetnih motenj (EMI).

Samo-rezila:Proces "trganja" v kovino lahko pusti surov, ne-oksidiran aluminij izpostavljen, kar na začetku zagotavlja dobro prevodnost. Vendar pa so te točke sčasoma dovzetne za galvansko korozijo, kar poveča odpornost in poslabša tla.

Izpadi iz spopadov:Ker so pritisnjeni s silo na tisoče funtov, ustvarijo-neprepustno za plin,-kovinsko-med-kovinsko ploskev. Glede naInženiring elektromagnetne združljivosti(Henry W. Ott, 2024) je ta dosleden kontakt boljši za vzdrževanje poti nizke-impedance do ozemljitve po celotnemelektronsko ohišježivljenjska doba.

4. Analiza stroškov: cena na enoto v primerjavi s skupnimi stroški lastništva (TCO)

Najpogostejša napaka prielektronsko ohišjepri nabavi se gleda le na ceno na enoto pritrdilnega elementa.

Za veliko-količinsko nizko-cenovni potrošniški izdelek zmagajo samo-rezila. Toda za industrijsko opremo, medicinske pripomočke ali vrhunske-strežnike je »strošek ponovne obdelave« ene same odstranjene luknje v-strojno obdelanemelektronsko ohišjedaleč odtehta začetno naložbo v vpenjanje pritrdilnih elementov.

5. Pro-namigi DFM (Design for Manufacturing).

Če prehajate na svojelektronsko ohišjenačrtovanje od prototipa do proizvodnje, upoštevajte te inženirske smernice:

Robna razdalja:Samo{0}}odporniki zahtevajo določeno "najmanjšo razdaljo od roba", da se prepreči izbočenje kovine med stiskanjem-. To je običajno 1,5x premer luknje.

Ujemanje trdote:Prepričajte se, da je opornik trši od materiala ohišja. Za nerjavno jekloelektronsko ohišje, morate uporabiti posebej utrjene (stil SP) stojala; standardna aluminijasta ali jeklena stojala se bodo preprosto zdrobila.

Izogibajte se pre-zategovanju:Tudi z visoko{0}}kakovostnim odstopanjem imajo strojne niti svoje omejitve. Uporabite orodja za sestavljanje z-omejenim navorom, da preprečite "odstranjevanje droga" med končno integracijo. (Referenca:ASME B18.6.3 Standard za strojne vijake).

Zaključek: Inženiring za dolgoživost

Izbira med-samoreznimi vijaki in samo-zaklepnimi stojali je izbira medhitrostinstabilnost.

V našem proizvodnem obratu smo specializirani za pomoč inovatorjem strojne opreme pri krmarjenju po teh tehničnih razpotjih. Verjamemo, da je svetovno{1}}razredelektronsko ohišjezasluži sistem pritrjevanja-svetovnega razreda. Zato vzdržujemo obsežen inventar standardne in specializirane samo-strojne opreme, skupaj z avtomatiziranimi hidravličnimi vstavitvenimi linijami, ki vsakič zagotavljajo popolno namestitev ±0,05 mm.

Ne glede na to, ali gradite robustno zunanjo senzorsko škatlo ali eleganten strežnik za namestitev v omaro, nudimo povratne informacije DFM, ki so potrebne za zagotovitev, da vaše notranje komponente ostanejo točno tam, kjer sodijo.

Referenčna literatura in standardi:

Združenje proizvajalcev in proizvajalcev (FMA). Tehnike pritrjevanja in spajanja pločevine.Izdaja 2025.

Blake, Alexander. Oblikovanje mehanskih spojev.CRC Press, 2024.

Ott, Henry W. Inženiring elektromagnetne združljivosti.Wiley, 2024.

Oberg, Jones in Ryffel. Strojni priročnik.31. izdaja.

PennEngineering (PEM®). Tehnični vodnik za samo-tehnologijo pritrdilnih elementov. 2024.
